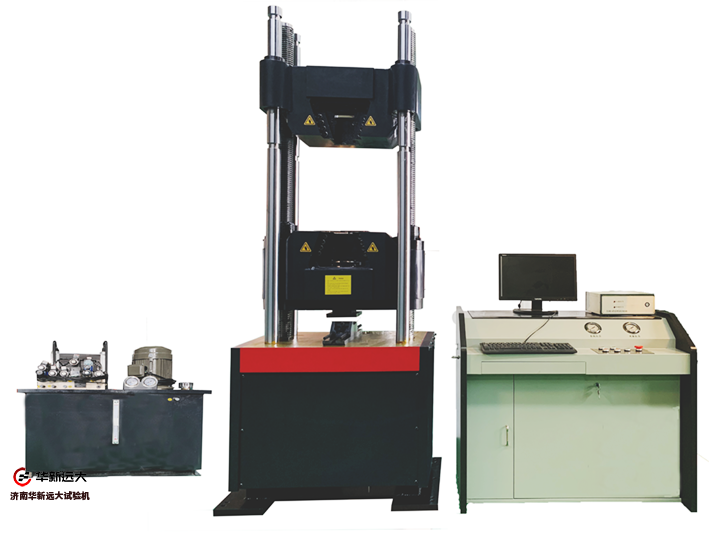

WAW-2000E微机控制电液伺服万能试验机

产品分类: 微机控制电液伺服万能机
产品介绍:
WAW-2000E微机控制电液伺服万能试验机采用油缸下置式、六柱式主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求
订购热线:0531-85908977

产品详情

产品概述:

WAW-2000E微机控制电液伺服万能试验机采用油缸下置式、六柱式主机,主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。



1、主机

1  特点:

1)主机采用油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。

2)坚固的四立柱两丝杠结构设计,整机稳定性极强。

3)试验空间两档位可调。

4)油缸采用间隙密封,即提高了测量精度又增加了使用寿命。

5)中横梁空间调整使用液压马达传动,传动平稳,噪音低,旋转螺母具有消隙结构,试验过程更准确实验结果更真实。

2、传动系统

采用液压马达带动横梁移动来调整试验空间,使传动系统与定位系统彻底分离,加载系统几何中心与受力中心完全一致,保证了上下钳口的同轴度和主机的耐久性。

3、液压系统(标准式密闭大油箱、琴台式电控柜)

3.1液压原理

为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路,流经高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。



3.2特点:

       1)采用进口高压齿轮泵噪音低、压力平稳。

         2)表面经喷塑处理,外形美观。

技术指标:

1、最大试验力:2000kN;

2、试验力测量范围:40KN-2000kN

3、试验力示值精度: ±1%;

4、位移测量分辨力:0.01mm;

5、变形测量精度: ±0.5%

6、活塞最大移动速度:60mm/min;

7、最大拉伸试验空间:900mm

8、最大压缩试验空间:800mm

9、扁试样夹持厚度:0-60mm

10、圆试样夹持直径:φ13-φ80mm

11、压盘尺寸:204×204mm

12、弯曲试验支滚间距: 450 mm

13、支滚宽度:140mm

14、支点直径:φ50mm

15、活塞行程:250mm;

16、夹紧方式:液压夹紧

17、外形尺寸:主机:1160×1100×3600mm;油源:1100×700×950mm

18、整机重量:7500 kg
