链条卧式拉力试验机
产品分类： 卧式拉力试验机
产品介绍：
链条卧式拉力试验机可用来检测传动链条、输送链条、曳引链条及专用特种链条等的拉伸性能，拉伸强度、变形率，拉断力，抗撕裂性能，热封强度性能，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，压缩试验，弯曲试验，剪切试验，顶破试验等力学性能试验，也可以根据客户的不同需求来安装不同的夹具。
链条卧式拉力试验机可用来检测传动链条、输送链条、曳引链条及专用特种链条等的拉伸性能，拉伸强度、变形率，拉断力，抗撕裂性能，热封强度性能，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，压缩试验，弯曲试验，剪切试验，顶破试验等力学性能试验，也可以根据客户的不同需求来安装不同的夹具。
订购热线：0531-85908977
上一个产品：吊装带卧式拉力试验机
下一个产品：电力金具卧式拉力试验机
产品详情

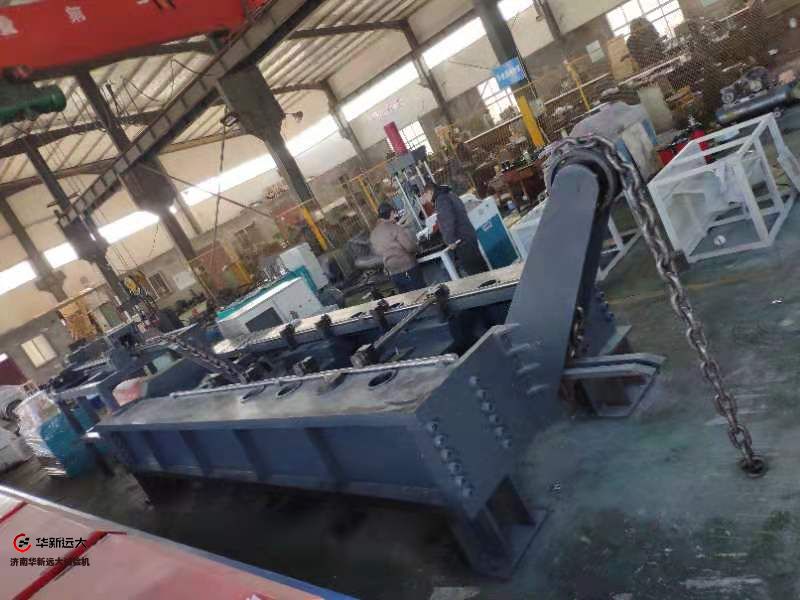

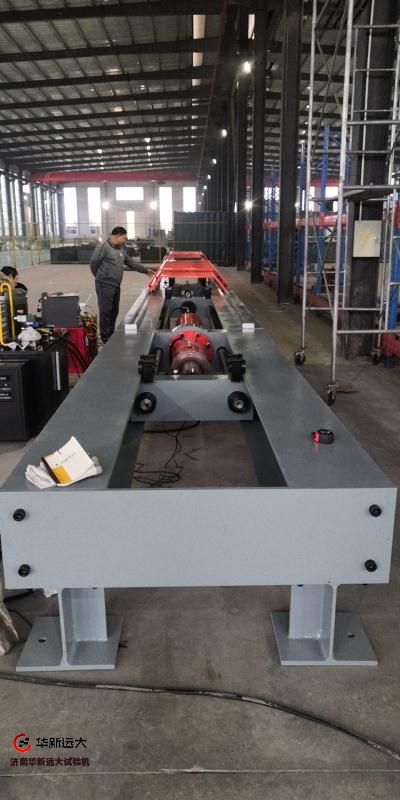

链条卧式拉力试验机
一、产品介绍
链条卧式拉力试验机可用来检测传动链条、输送链条、曳引链条及专用特种链条等的拉伸性能，拉伸强度、变形率，拉断力，抗撕裂性能，热封强度性能，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，压缩试验，弯曲试验，剪切试验，顶破试验等力学性能试验，也可以根据客户的不同需求来安装不同的夹具。
链条卧式拉力试验机产品主要用于输电架空线、电缆、电瓷瓶、钢丝绳、钢绞线及绳扣、锚链、吊钩、金具、吊装带、安全带、编织带等试件抗拉强度和弹性模量的测试，可满足GB、ISO、JIS、ASTM、DIN等国际标准和行业标准。
二、结构特点
1、卧式拉力试验机采用卧式框架结构，高刚性、高稳定性的负荷机架。
2、穿销式空间调整结构，高强度、高精度定位销，快速定位。
3、伺服测控系统，自动、手动、定荷操作；载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。
4、高精度测力器，线性宽，稳定性好，保证载荷的测力精度。
5、独特设计的安放、定位、调整机构。
6、双控双向液压油缸，快速试验，快速返回。
7、多重保护功能： 软件和硬件两级保护；试验力过载保护；过流、过压保护；液压缸限位保护；液压系统过载溢流保护；试样破断时安全保护/防护网；操作提示向导保护；试验结束自动保护。

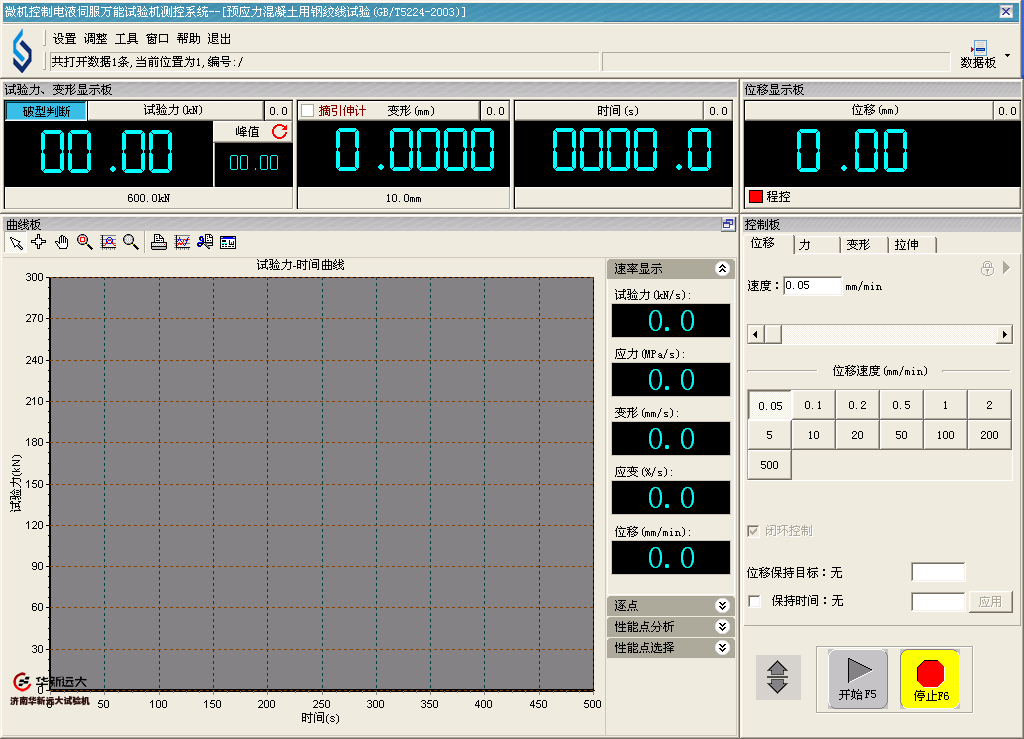

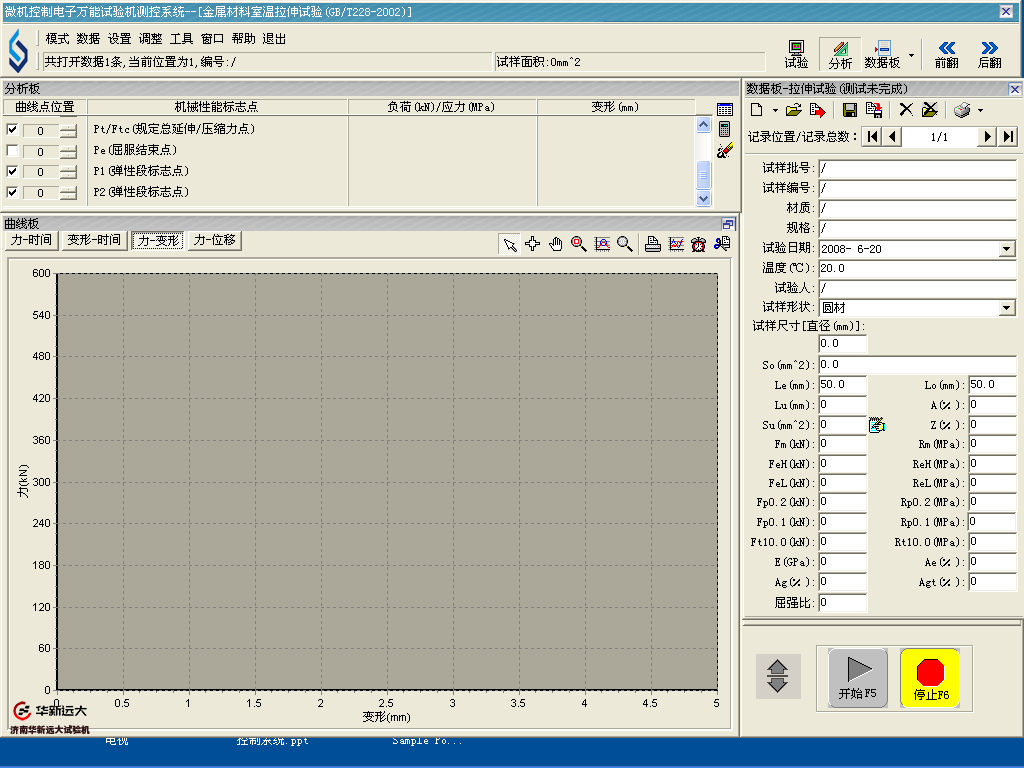

8.测控系统
8.1: 全数字闭环、多通道、多功能、易操作的测控软件；实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）；试验数据可随时保存、查询、调用。
8.2：试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换，加载、卸载平稳
8.3：过程能再现、数据再分析、曲线放大、比较、遍历，坐标满度自动调节。
8.4：操控软件，模块化、开放式编程，满足个性化要求。具有提示和向导功能。
8.5：链条卧式拉伸试验机的数据库采用ACCESS格式，可以进行网络数据库通讯和管理。
8.6：电路板采用光电隔离设计，具有抗干扰能力强的特点。
8.7：灵活的Excel、Word报告，默认格式及自编格式；多项排序，多类型输出。
8.8：试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节。
8.9：试验结束自动返回，智能、高效、快捷。
三、技术参数
1.最大试验力（kN）500、1000、2000、3000（或按要求定制）
2.测力范围：2%～100% 全程不分档 ；
3.试验力准确度：±1%； 试验力分辨率：1/300000码
4.试验空间（不包括活塞行程）：2000mm；
5.活塞行程：1100mm；
6.位移测量范围：1100mm；
7.位移测量分辨率：0.01mm；
8.拉头空载快进速度：不小于200mm/min；
9.试验速度：0-120mm/min；
10.工作中心高：350mm；
11.测力方式：负荷传感器测力；
12.控制试验方式：计算机自动控制试验过程，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据；
13.试样夹持方式：根据用户所提供试样定制
14.可显示多种试验曲线：力-位移、力-时间、力-变形、应力-应变等。
15控制台与主机相分离，具有安全距离，主机应有安全防护措施。
16．配置设施应齐全，包括力值校准系统、地脚螺栓等。
四、主要性能
1、为了试验结果的准确性，试验机保证1级测试精度
2、为用户提供多种试验项目选择：试验机集拉伸、剥离、撕裂等七种独立的测试程序
3、为满足用户不同试验条件的测试，提供多种规格的力值传感器及全程无级调速的试验速度
4、为方便用户快速操作，提供微电脑控制、菜单式界面、PVC操作面板、以及大液晶屏显示
5、为保证用户的操作安全，提供限位保护、过载保护、自动回位、以及掉电记忆等智能配置
6、专业的操控软件提供了成组试样统计分析、试验曲线叠加分析、弹性模量分析以及试验参数设置、打印、查看、清除、标定等多项实用功能
五、适用标准
→GB/T 2611 试验机 通用技术要求
→GB/T 228.1 金属材料 拉伸试验 第一部分：室温试验方法
→GB-T_8358 钢丝绳破断拉伸试验方法
→GBT 16762 一般用途钢丝绳吊索特性和技术条件
→GBT 20118 一般用途钢丝绳
→GB/T 16825.1 静力单轴试验机的检验 压力试验机测力系统的检验与校准
→GB/T3048-《电线电缆性能试验方法》；
→GB/T3428-《架空绞线用镀锌钢线》IEC60888；
→GB/T17048-《架空绞线用硬铝线》IEC60889；
→GB/T17937-《电工用铝包钢线》IEC61232；
→IEC61395-《架空地线-绞合导线蠕变试验方法》
→DL/T832－2003《光纤复合架空地线》
→TBT3111-《电气化铁道用铜及铜合金绞线》
→ASTMB《同心层纹硬半硬、软铜纹线》；
→NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》；
→JIS C3105-1994《硬铜绞线》；
→JB/T8134-《架空绞线用铝-镁-硅系合金圆线》；
→GB/T7424.2-2008《光缆总规范 第2部分：光缆基本试验方法》IEC60794；
→GB/T7424.4-《第4-1部分：分规范光纤复合架空地线》；
→GB/T1179-2008《圆线同心绞架空导线》
六、售后服务
质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。
1、所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性。
2、所需零部件及配件常年供应。
3、产品常年技术支持，产品维修保养24小时内提供解决方案，如需现场解决48小时内到达。
4、软件终生免费升级。
